Primbon Modifikasi UPS Part 1

Kebetulan di pekanbaru seringkali terjadi pemadaman listrik, sehingga bts internet sering down karena ups tidak lagi menyanggupi supply tenaga yang dibutuhkan selama 3 jam yang sering terjadi pemadaman sampai 2 kali sehari. beberapa percobaan sudah saya lakukan,
pertama kali dengan inverter terpisah 500w. dan juga battre 100A serta carger 10A, karena waktu pemadaman kucup tinggi sehingga susah sekali untuk menerapkan ini, sape akhirnya saya posting ini saya lakukan tetap menggunakan ups tetapi sedikit dimodifikasi untuk pengisian battre 100A, karena ups sangat kecil sekali untuk pengisian batre 100A ini, secara logika 100A pengecasannya 10jam kali ya dengan cass batre 10A.

Yang saya terapkan disini menggunakan :

    * ups 1200w merek prolink yang memiliki tegangan input batre 12V
    * charger otomatis battre 10A merek fujiyama 12V
    * 2 buah relay OMHRON 220V yang besar  dengan  kesanggupan tegangan 28VDC  10A

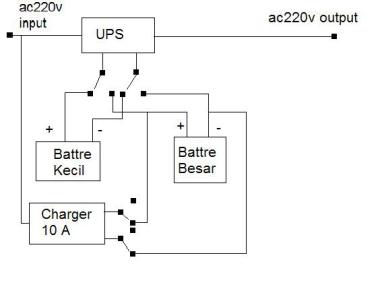

kira2 gambarnya seperti dibawah ini :


Prinsip dasarnya jika listrik idup, maka ups berjalan dengan normal dan battre besar akan di cas dengan charger 10A, karena otomatis jika batre penuh akan memutuskan hub dengan batre, jika listrik mati maka otomatis relay akan terputus dan menghubungkan batre 100 amper dengan ups, sementara charger di putuskan hubungan ke batre,
Kenapa saya menggunakan 2 relay ? mungkin sedikit boros, kenyataan di lapangan menyebutkan lain, ternyata jika + nya saja yang diputuskan ups tidak bekerja dengan sempurna sehingga batre cepat dikuras, mungkin karena ada hub ground dengan charger sehingga dia menarik arus, makanya saya sempurnakan pemutusan tegangan positip dan negatif nya, karena setau saya untuk inverter memang harus menggunakan plus minus, tidak ground.
Kenapa battre kecil di ups tetap dipakai? kenyataan di lapangan menyebutkan, jika tegangan dari PLN drop sehingga relay di ups berfungsi ke batre, maka otomatis Radio WLAN akan Reboot, kadang kala pas pemindahan relay ke batre 100A juga menyebabkan Radio WLAN mereboot juga, makanya saya tetap menggunakan battre kecil untuk respon ups, walhasil jika digunakan 2 batre ini maka tidak ada masalah reebootna si Radio WLAN
Berhasilkah Modifikasi ini ? saya belum yakin 100% tetapi untuk saat ini selama 2 hari percobaan tidak ada lagi bunyi ALRAM pada koneksi yang DOWN, semoga ini bermanfaat dan sengaja saya gunakan rangkaian yang sederhana untuk atasi ini, kali juga untuk yang lain.
Sangat saya sayangkan PLN seperti ini, mati lampu terus dengan dalih PLTA kekurangan Air dan sangat saya sayangi lagi PLN akan menaikan tarif 30%
——————————————————————–

untuk diskusi silahkan dimari
