Variable DC for Low PA RF

Beberapa rekanan biasanya menaikan atau menurunkan power rf dengan merubah tegangan dari exciter. namun sering terjadi isolasi atau parasit dari rfnya, biasanya saya menurunkan dan menaikan tegangan dari final akhir exciter,

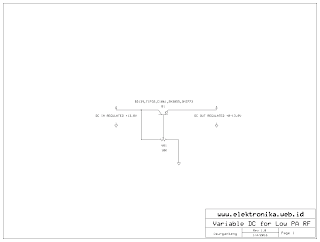

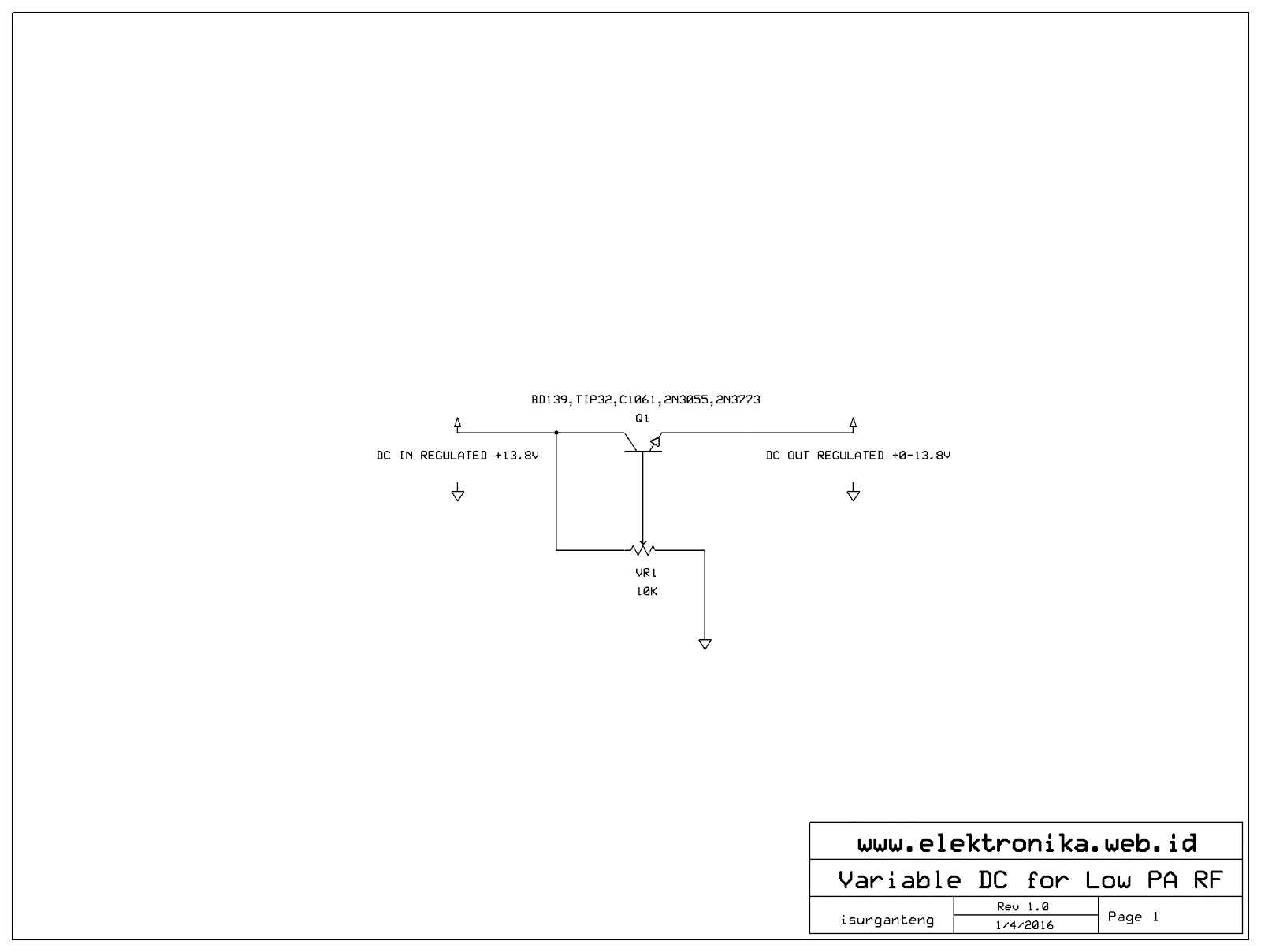

pll rata2 menggunakan 2sc2053 sebagai final atau penggeraknya pll, sebelum di umpankan ke penguat berikutnya, saya biasanya memotong rangkaian daya dari penguat 2053 ini dengan menambahkan rangkaian ini (skema terlampir).

Tidak ada terjadi osilasi, dan signal dari penguat tidak ada terjadi osilasi dan sebagainya lagi… dan daya bisa di stel dari 0w sampai dengan batas maksimal dari power amplifier akhir anda, silahkan pergunakan transistor sesuai dengan kebutuhannya,

oke selamat mencoba
