Menggunakan I2C pada ISIS Proteus 7

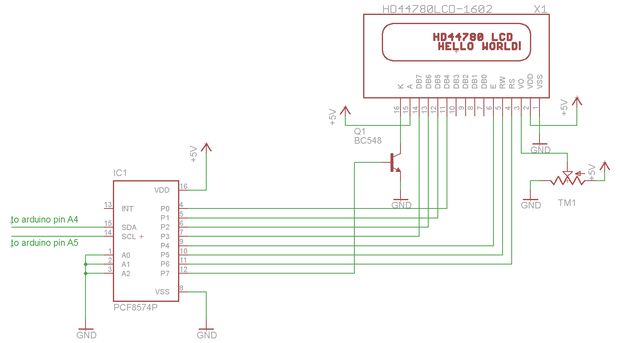

Langsung saja penggunaan I2C di proteus menggunakan library PCF8574, salah satu fungsi penggunaan I2C dimana bisa menghemat pin – pin pada Arduino.
Daftar Library yang digunakan di Proteus : – Arduino Uno
– LM106L
– PCF8574 “untuk alamat I2C “PCF8574” di Proteus adalah 0x20
kemudian bukasoftware Arduino IDE lakukan Compile file hex untuk dimasukan kedalam Virtual Board Arduino di Proteus. berikut ini merupakan sketch di Arduino IDE :


#include <Wire.h>
#include <LiquidCrystal_I2C.h>
//LiquidCrystal_I2C lcd(0x20 ,2,1,0,4,5,6,7,3, POSITIVE); 0x20 adalah alamat i2c PCF8574
LiquidCrystal_I2C lcd(0x27,20,4);
void setup()
{
 lcd.begin(20, 1);
 lcd.backlight();
 lcd.print(“Test deh”);
}
void loop()
{
}
